Tổng quan

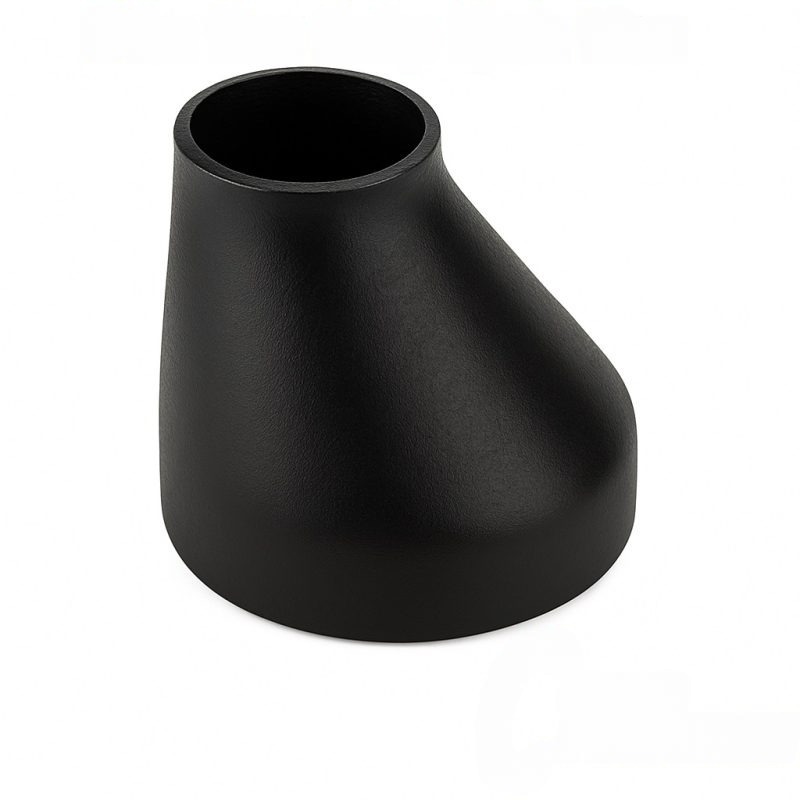

Côn thu lệch tâm (hay còn gọi là bầu giảm lệch tâm – Eccentric Reducer) là phụ kiện đường ống có thiết kế đặc biệt với một bên cạnh thẳng và bên còn lại thu nhỏ dần. Khác với côn đồng tâm, tâm của hai đầu ống khi kết nối qua côn lệch tâm sẽ không nằm trên một đường thẳng. Thiết kế này đóng vai trò sống còn trong việc duy trì cao độ đáy ống hoặc đỉnh ống không thay đổi, giúp tối ưu hóa không gian lắp đặt và điều tiết dòng lưu chất hiệu quả.
Sản phẩm thường được chế tạo từ thép carbon (A234 WPB), inox (304, 316) hoặc nhựa cao cấp, tùy thuộc vào tính chất của môi chất dẫn bên trong. Phương pháp kết nối chủ yếu là hàn đối đầu (Butt Weld), tạo ra mối liên kết kín khít tuyệt đối và chịu được áp suất vận hành lớn. Đây là linh kiện không thể thiếu trong các trạm bơm, hệ thống xử lý nước và các đường ống dẫn lưu chất tại nhà máy hóa chất, nơi cần kiểm soát sự tích tụ khí hoặc đọng nước trong đường ống.
Việc ứng dụng côn thu lệch tâm giúp hệ thống tránh được hiện tượng xâm thực (cavitation) tại đầu vào của máy bơm, bảo vệ thiết bị khỏi hư hỏng. Nhờ quy trình gia công hiện đại theo các tiêu chuẩn quốc tế, sản phẩm đạt độ bền cơ học cao, bề mặt nhẵn mịn giúp giảm thiểu ma sát. Trong hạ tầng kỹ thuật, côn thu lệch tâm luôn được các kỹ sư ưu tiên lựa chọn để xử lý các bài toán về cao độ và an toàn dòng chảy cho hệ thống đường ống phức tạp.
Vật liệu cấu tạo
Côn thu lệch tâm được nhận diện bởi hình dáng một bên thành ống phẳng theo phương ngang hoặc đứng. Cấu tạo này cho phép lắp đặt phụ kiện sát sàn hoặc sát trần một cách dễ dàng mà không làm thay đổi mặt phẳng tiếp xúc. Việc sản xuất côn thu lệch tâm đòi hỏi kỹ thuật ép nóng hoặc đúc khuôn phức tạp hơn côn đồng tâm để đảm bảo độ dày thành ống đồng đều tại mọi vị trí, tránh các điểm yếu gây bục vỡ dưới áp suất cao.
- Ngăn ngừa túi khí: Khi lắp đặt ở vị trí nằm ngang với mặt phẳng phía trên (Flat on Top), côn thu lệch tâm giúp khí không bị kẹt lại, tránh gây hiện tượng “e” khí làm hỏng máy bơm.
- Thoát nước hoàn toàn: Khi lắp với mặt phẳng phía dưới (Flat on Bottom), sản phẩm hỗ trợ lưu chất thoát hết ra ngoài, không bị đọng lại tại các điểm nối giảm khi hệ thống ngừng hoạt động.
- Tiết kiệm diện tích: Giúp đường ống đi sát vào vách tường hoặc sàn nhà, tối ưu hóa diện tích cho các thiết bị khác trong phòng máy.
Tiêu chuẩn kỹ thuật
Thông số kỹ thuật của côn thu lệch tâm tuân thủ nghiêm ngặt các quy chuẩn quốc tế như ASME B16.9, ANSI B16.9 và DIN. Độ dày thành ống được thiết kế theo các cấp Schedule như SCH10, SCH20, SCH40 hoặc SCH80 để phù hợp với áp suất làm việc PN10, PN16 đến PN40. Việc kiểm soát chặt chẽ dung sai đường kính ngoài và độ đồng tâm của phần vành giúp mối hàn đạt độ thẩm thấu tối ưu, ngăn ngừa rò rỉ vĩnh viễn.
Vật liệu thép carbon ASTM A234 WPB phổ biến nhờ khả năng chịu nhiệt từ -20°C đến +425°C, trong khi các dòng inox 304/316 phù hợp cho môi trường ăn mòn cao. Hai đầu côn đều được gia công vát mép (Beveled Ends) theo chuẩn kỹ thuật, hỗ trợ thợ hàn thực hiện thao tác nhanh chóng và chính xác. Sự đa dạng về tiêu chuẩn độ dày giúp côn thu lệch tâm trở thành phụ kiện linh hoạt, đáp ứng được cả những hệ thống dẫn khí nén, hơi nóng và hóa chất nồng độ cao.
Ứng dụng thực tế
Côn thu lệch tâm là linh kiện bắt buộc tại họng hút của máy bơm ly tâm trong các trạm bơm cấp nước hoặc PCCC. Thiết kế lệch tâm giúp loại bỏ hoàn toàn các bóng khí chạy vào buồng bơm, đảm bảo bơm luôn đầy nước và vận hành êm ái. Ngoài ra, sản phẩm còn được ứng dụng rộng rãi trong các đường ống dẫn dầu khí, hệ thống xử lý nước thải và các dây chuyền sản xuất thực phẩm, dược phẩm yêu cầu tiêu chuẩn vệ sinh cao.
- Trạm bơm máy bơm: Sử dụng tại đầu vào của bơm để ngăn chặn hiện tượng túi khí gây xâm thực cánh bơm.
- Hệ thống hóa chất: Dùng cho các đường ống dẫn axit, dung môi nơi cần thoát hết lưu chất sau mỗi chu kỳ vận hành.
- Xây dựng hạ tầng: Ứng dụng trong các đường ống ngầm hoặc đường ống lắp sát trần hầm tòa nhà để đảm bảo cao độ kỹ thuật.
