Mô tả
Giới thiệu

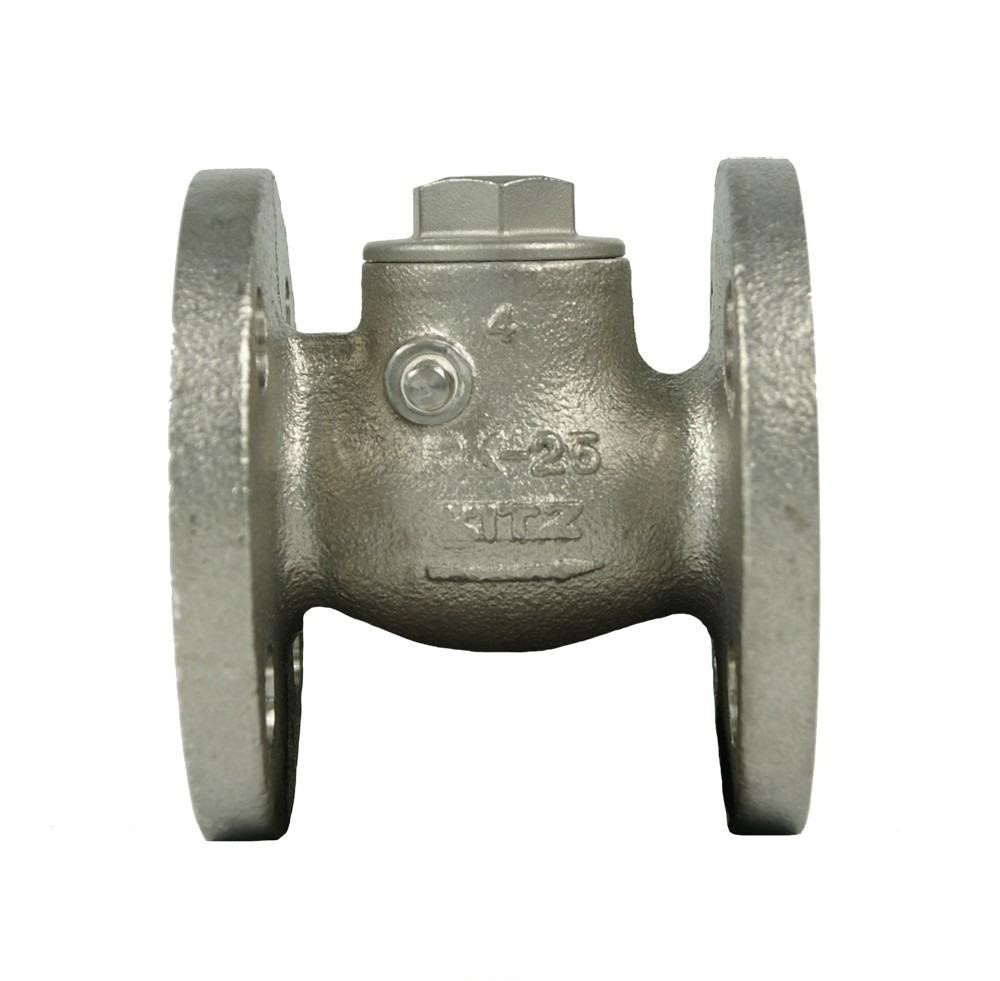

Van 1 chiều inox Kitz model UOB là dòng van lá lật (Swing Check Valve) kết nối mặt bích cao cấp, thuộc hệ sinh thái sản phẩm thép không gỉ của tập đoàn Kitz Nhật Bản. Thiết bị được thiết kế để tự động kiểm soát dòng chảy một chiều, chặn đứng dòng lưu chất chảy ngược nhằm bảo vệ an toàn cho hệ thống máy bơm và các thiết bị đo lường đắt tiền.
Với thân van được đúc từ inox 304 (SCS13A) hoặc inox 316 (SCS14A – Model UOBM), sản phẩm đáp ứng tiêu chuẩn áp suất 10K theo chuẩn JIS Nhật Bản. Thiết kế nắp bắt bu lông (Bolted Cover) chắc chắn không chỉ giúp van chịu được áp lực vận hành ổn định mà còn tạo điều kiện thuận lợi cho việc kiểm tra và vệ sinh nội bộ định kỳ.
Sản phẩm tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt như JIS B2011 về kích thước chiều dài và JIS B2220 về mặt bích kết nối. Đây là giải pháp hàng đầu cho các môi trường lưu chất có tính ăn mòn, yêu cầu độ sạch cao như trong ngành thực phẩm, dược phẩm và xử lý hóa chất tại Việt Nam.
Cấu tạo và vật liệu
Van Kitz UOB được chế tạo từ các dòng thép không gỉ đúc chọn lọc, mang lại khả năng kháng ăn mòn hóa học và oxy hóa tuyệt vời. Mọi chi tiết truyền động bên trong đều được gia công tỉ mỉ để đảm bảo cơ chế lá lật luôn nhạy bén.
| STT | Bộ phận | Vật liệu Model UOB | Vật liệu Model UOBM |
|---|---|---|---|
| 1 | Thân van (Body) | Inox 304 (SCS13A) | Inox 316 (SCS14A) |
| 2 | Nắp van (Cover) | Inox 304 (SCS13A) | Inox 316 (SCS14A) |
| 3 | Đĩa van (Disc) | Inox 304 (SCS13A/SUS304) | Inox 316 (SCS14A/SUS316) |
| 4 | Trục chốt (Hinge Pin) | Inox 304 (SUS304) | Inox 316 (SUS316) |
| 5 | Gioăng nắp (Gasket) | Nhựa Teflon (PTFE) | Nhựa Teflon (PTFE) |
Việc sử dụng inox đúc nguyên khối giúp bề mặt lòng van luôn trơn láng, hạn chế tình trạng đóng cặn và gỉ sét. Lớp gioăng làm kín bằng PTFE có khả năng chịu nhiệt và kháng hóa chất cực tốt, đảm bảo độ kín khít tuyệt đối giữa thân và nắp van dưới áp suất 10 Bar.
Nguyên lý hoạt động
Van 1 chiều Kitz UOB vận hành theo cơ chế lá lật (Swing Type) hoàn toàn tự động dựa trên áp suất của dòng lưu chất. Khi hệ thống máy bơm khởi động, áp lực dòng chảy đẩy lá lật inox xoay quanh trục chốt trung tâm để mở ra, cho phép lưu chất đi qua thuận lợi.
Nhờ thiết kế cánh lật linh hoạt, dòng chảy đi qua van với lực cản thấp nhất, từ đó giảm thiểu hiện tượng sụt áp và tiết kiệm điện năng vận hành cho máy bơm. Thiết kế này đặc biệt hiệu quả trong việc duy trì lưu lượng ổn định cho các đường ống chính.
Ngay khi máy bơm ngừng hoặc có áp suất dồn ngược lại, trọng lượng của đĩa van inox kết hợp với áp lực ngược sẽ đẩy lá lật về vị trí cũ ngay lập tức. Bề mặt làm kín của đĩa van ép chặt vào ghế van đúc liền trên thân, chặn đứng hoàn toàn lưu chất chảy ngược về phía nguồn cấp.
Ưu-nhược điểm
Dòng van inox UOB của Kitz là sự lựa chọn tối ưu cho các hệ thống đòi hỏi độ bền và tính an toàn vệ sinh cao. Dưới đây là các thông số kỹ thuật chi tiết:
- Chống ăn mòn tuyệt đối: Thân inox 304/316 giúp van bền bỉ trong môi trường axit, kiềm và nước thải hóa chất.
- Áp suất làm việc: Khả năng chịu áp lực vận hành 1.0 MPa (10 Bar) tại nhiệt độ lên tới 180°C.
- Kết nối mặt bích chắc chắn: Tuân thủ chuẩn JIS 10K, giúp lắp đặt đồng bộ và chống rò rỉ tại các mối nối bích đường ống lớn.
- Dễ dàng bảo trì: Thiết kế Bolted Cover cho phép tháo nắp để vệ sinh đĩa van mà không cần tháo toàn bộ van ra khỏi hệ thống.
- Hạn chế: Do cơ chế lá lật trọng lực, van bắt buộc phải lắp đặt trên đoạn ống nằm ngang để đạt độ kín tốt nhất.
Ưu điểm lớn nhất là vật liệu inox giữ cho lưu chất luôn tinh khiết, không bị nhiễm gỉ sét. Tuy nhiên, kỹ thuật viên cần lưu ý không dùng lực quá mạnh khi xiết bu lông nắp để tránh làm biến dạng gioăng PTFE bên trong.
Ứng dụng
Với vật liệu thép không gỉ cao cấp, Kitz UOB là giải pháp lý tưởng cho các môi trường như Hóa chất, Nước giải khát, Thực phẩm và Dược phẩm. Sản phẩm đảm bảo các tiêu chuẩn khắt khe về vệ sinh và an toàn trong quy trình sản xuất.
Van cũng được ứng dụng rộng rãi trong các hệ thống xử lý nước thải chứa hóa chất ăn mòn, hệ thống sấy công nghiệp sử dụng hơi nóng và các trạm bơm nước biển. Tính bền bỉ của inox giúp doanh nghiệp tối ưu hóa chi phí thay thế thiết bị trong suốt vòng đời dự án.
Dải kích thước từ DN50 trở lên với kết nối mặt bích giúp van phù hợp cho các đường ống trục chính của nhà máy. Đây là linh kiện then chốt giúp duy trì sự ổn định của hệ thống lưu dẫn và bảo vệ các thiết bị máy móc phía sau.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van Kitz UOB, thợ kỹ thuật cần đảm bảo hướng mũi tên đúc nổi trên thân van trùng khớp với hướng chảy của lưu chất. Van nên được ưu tiên lắp đặt trên các đoạn ống nằm ngang để đĩa van (lá lật) hoạt động chính xác và đóng kín hoàn toàn dưới tác động của trọng lực.
Sử dụng gioăng mặt bích phù hợp (như gioăng cao su hoặc PTFE) và xiết bu lông đối xứng theo tiêu chuẩn JIS 10K để áp lực phân bổ đều, tránh gây vênh mối nối. Trước khi vận hành, cần thổi sạch đường ống để loại bỏ tạp chất có thể gây trầy xước bề mặt đĩa van inox.
Về bảo trì, định kỳ nên kiểm tra tình trạng làm kín của đĩa van và vệ sinh cặn bẩn bám bên trong thân van thông qua nắp van (Cover). Thiết kế nắp bắt bu lông giúp bạn dễ dàng kiểm tra trục chốt và thay thế gioăng nắp PTFE khi cần thiết, đảm bảo van luôn ở trạng thái vận hành tốt nhất.
