Mô tả
Giới thiệu

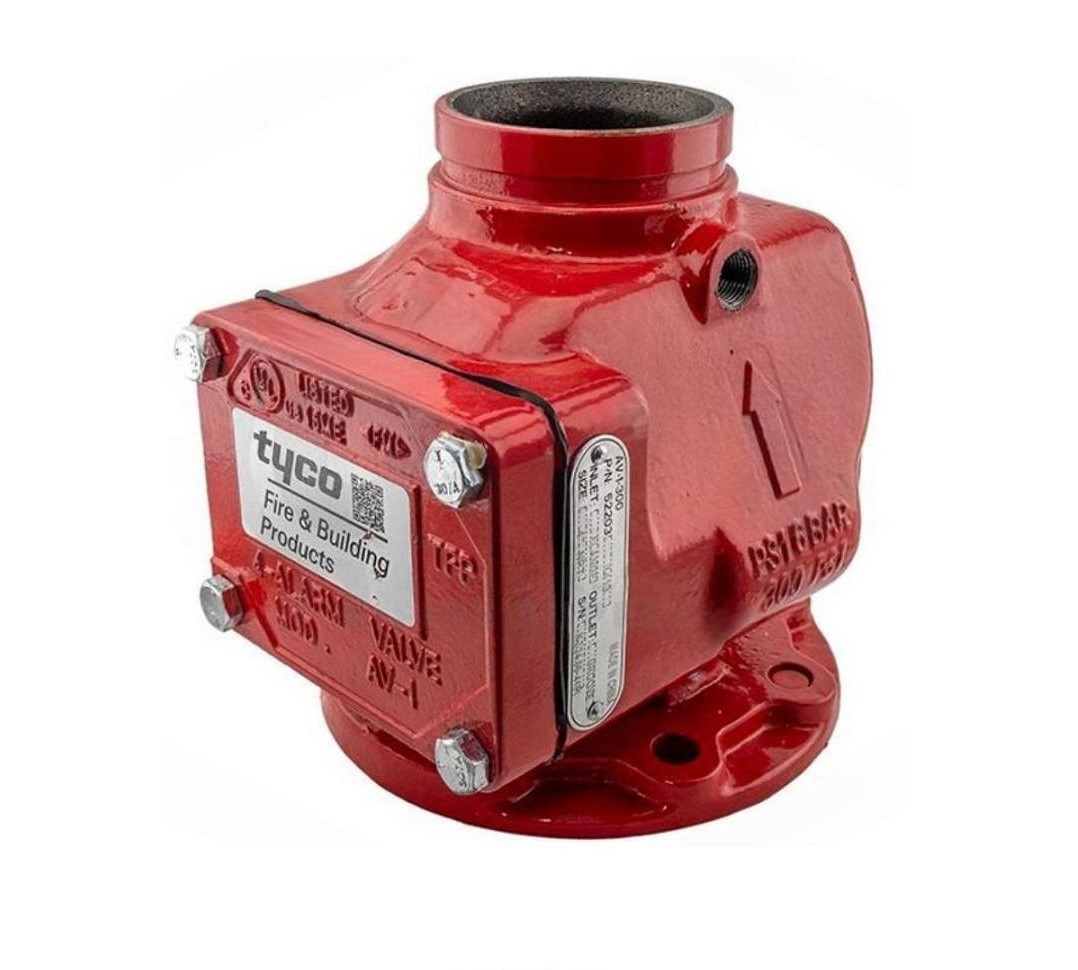

Van báo động Tyco AV-1-300 là loại van một chiều có rãnh ghế chia đôi, sử dụng trong các hệ thống PCCC tự động nhằm ngăn chặn dòng nước chảy ngược từ hệ thống sprinkler về nguồn cấp và phát tín hiệu cảnh báo hỏa hoạn. Khi một hoặc nhiều đầu phun sprinkler được kích hoạt, sự sụt giảm áp suất phía trên van khiến đĩa van nâng lên, cho phép nước chảy vào hệ thống dập lửa đồng thời đi vào buồng làm chậm để kích hoạt chuông báo động.
Dòng AV-1-300 thay thế cho các dòng Model AV-1 cũ với sự cải tiến đáng kể về khả năng chịu áp suất (từ 175 psi lên 300 psi). Sản phẩm được phê duyệt bởi các tổ chức uy tín nhất thế giới như UL (Underwriters Laboratories) và FM (Factory Mutual), đáp ứng các tiêu chuẩn khắt khe nhất của thị trường Châu Âu và Mỹ. Tại Việt Nam, dòng van này thường được nhập khẩu để sử dụng cho các dự án trọng điểm đòi hỏi tiêu chuẩn an toàn quốc tế cao.
- Áp suất làm việc tối đa: 300 psi (20.7 bar).
- Kích thước phổ biến: 2-1/2, 4, 6 & 8 Inch (DN65 đến DN200).
- Kiểu lắp đặt: Linh hoạt theo phương thẳng đứng (Vertical) hoặc phương ngang (Horizontal).
- Phê chuẩn: Danh mục UL, C-UL và FM Approved.
Cấu tạo và vật liệu
Van Tyco AV-1-300 được chế tạo từ gang cầu bền bỉ với lớp sơn phủ bảo vệ chống ăn mòn. Các bộ phận nội vi tiếp xúc trực tiếp với nước đều được làm từ vật liệu không gỉ hoặc hợp kim cao cấp để tránh tình trạng kẹt van sau nhiều năm ở trạng thái chờ. Cấu tạo “divided seat ring” là bản quyền thiết kế giúp tách biệt đường dẫn nước báo động, tăng độ nhạy và chính xác cho hệ thống.
| Bộ phận | Vật liệu | Đặc tính |
|---|---|---|
| Thân van (Body) | Gang cầu (Ductile Iron) | Chịu áp suất cao 300 psi |
| Đĩa van (Clapper) | Thép không gỉ / Gang bọc cao su | Bề mặt cao su EPDM đàn hồi tốt |
| Vành đệm (Seat Ring) | Đồng thanh (Bronze) / Inox | Thiết kế chia rãnh chống mài mòn |
| Trục và Lò xo | Thép không gỉ (Stainless Steel) | Chống gỉ sét, hoạt động trơn tru |
| Lớp phủ | Sơn bảo vệ chuyên dụng | Chống ăn mòn hóa học và môi trường |
Hệ thống ống Trim (phụ kiện đi kèm) của Tyco được chuẩn hóa cho từng kiểu lắp đặt (ngang hoặc đứng). Các phụ kiện này bao gồm đồng hồ áp suất, van thử nghiệm, và đặc biệt là Bình làm chậm RC-1 (Retard Chamber) được đặt hàng riêng để tối ưu hóa khả năng chống báo động giả khi áp suất nguồn nước công cộng biến động không ổn định.
Nguyên lý hoạt động
Nguyên lý của AV-1-300 dựa trên sự cân bằng áp suất tĩnh. Ở trạng thái chờ, áp suất phía trên đĩa van (trong đường ống sprinkler) thường lớn hơn hoặc bằng áp suất nguồn cấp. Đĩa van đóng kín nhờ lực đẩy của lò xo và áp lực nước phía trên, đồng thời che lấp các lỗ dẫn nước báo động trên vành đệm.
Khi có hỏa hoạn, đầu phun sprinkler vỡ, nước thoát ra làm áp suất phía trên van giảm đột ngột. Nước từ nguồn cấp đẩy đĩa van nâng lên. Khi đĩa van nâng khỏi vành đệm, nước không chỉ chảy vào hệ thống ống chính mà còn đi vào các lỗ trên vành đệm seat ring. Dòng nước này được dẫn qua hệ thống Trim vào bình làm chậm RC-1. Sau khi bình này đầy, áp lực nước sẽ kích hoạt công tắc áp suất gửi tín hiệu về tủ trung tâm và làm quay motor của chuông báo động cơ học để phát tín hiệu cảnh báo âm thanh tại công trình.
Ưu-nhược điểm
Ưu điểm:
- Khả năng chịu áp lực vượt trội (300 psi), cao hơn hẳn các dòng van tiêu chuẩn (thường chỉ 175-250 psi).
- Lắp đặt cực kỳ linh hoạt (ngang/dọc), giúp tiết kiệm không gian và chi phí đường ống.
- Đĩa van bọc cao su giúp làm kín tốt hơn và giảm chấn khi đóng van đột ngột.
- Đạt đầy đủ các chứng chỉ an toàn cháy nổ khắt khe nhất thế giới (UL/FM).
- Cấu trúc đơn giản, cho phép tháo nắp để bảo trì nội vi mà không cần tháo toàn bộ thân van khỏi hệ thống.
Nhược điểm:
- Giá thành cao hơn các dòng van báo động sản xuất tại Châu Á do tiêu chuẩn vật liệu và thương hiệu toàn cầu.
- Yêu cầu phụ kiện đi kèm (như bình RC-1) phải đúng chủng loại của Tyco để đạt hiệu suất báo động tối ưu.
- Trọng lượng van gang cầu chịu áp cao khá nặng, cần giá đỡ chắc chắn khi lắp ngang.
Ứng dụng
Van báo động Tyco AV-1-300 được tin dùng trong các hệ thống PCCC của các công trình quy mô lớn và quan trọng. Đặc biệt là các dự án sử dụng máy bơm bù áp công suất lớn có thể gây ra hiện tượng tăng áp đột ngột, nơi mà khả năng chịu tải 300 psi của van trở nên cực kỳ đáng giá.
- Tòa nhà chọc trời: Các cao ốc văn phòng, khách sạn 5 sao có hệ thống sprinkler phức tạp.
- Cơ sở công nghiệp: Nhà máy lọc dầu, xưởng sản xuất ô tô, linh kiện điện tử chất lượng cao.
- Trung tâm dữ liệu (Data Center): Nơi yêu cầu sự chính xác tuyệt đối của hệ thống cảnh báo.
- Hạ tầng giao thông: Đường hầm, nhà ga sân bay và các bến cảng.
Hướng dẫn lắp đặt và bảo trì
Việc lắp đặt phải tuân thủ hướng dẫn kỹ thuật TFP910 của Tyco. Nếu lắp đặt theo phương ngang, nắp van phải hướng lên trên. Các đường ống Trim phải được kết nối đúng cổng chức năng (cổng báo động, cổng xả, cổng thử nghiệm). Cần đặc biệt lưu ý vệ sinh hệ thống ống trước khi lắp van để tránh các mạt sắt làm trầy xước bề mặt cao su của đĩa van hoặc làm tắc các lỗ nhỏ trên vành đệm.
Bảo trì định kỳ bao gồm việc kiểm tra các đồng hồ áp suất hàng tuần để đảm bảo áp suất hệ thống ổn định. Hàng quý, cần thực hiện quy trình thử nghiệm báo động bằng cách mở van thử nghiệm để kiểm tra thời gian đáp ứng của chuông và tín hiệu điện. Mỗi năm một lần, nên tháo nắp van để kiểm tra độ đàn hồi của cao su đĩa van và vệ sinh vành đệm seat ring nhằm đảm bảo van luôn hoạt động nhạy bén khi có sự cố thực xảy ra.
