Giới thiệu

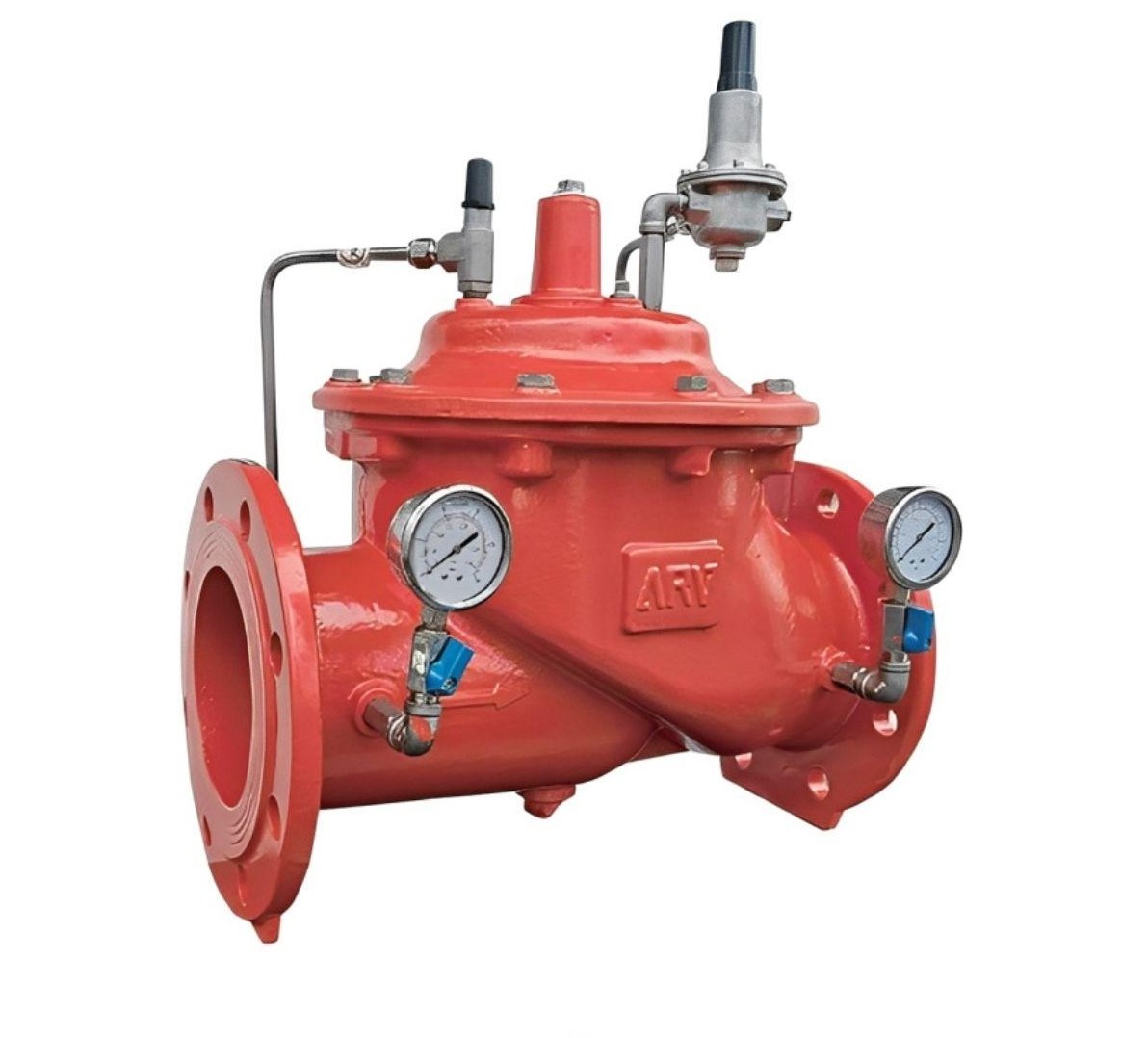

Van giảm áp ARV PRV là dòng thiết bị điều tiết áp suất thủy lực thông minh được sản xuất bởi thương hiệu ARV tại Malaysia. Đây là loại van vận hành tự động dựa trên áp lực của chính dòng lưu chất, giúp đưa áp suất cao ở thượng nguồn về giá trị thấp hơn và ổn định ở hạ nguồn theo cài đặt của người dùng.
Sản phẩm được thiết kế chuyên dụng cho các hệ thống cấp thoát nước tòa nhà, hạ tầng đô thị và đặc biệt là hệ thống phòng cháy chữa cháy (PCCC). Với lớp sơn Epoxy xanh đặc trưng, van có khả năng chống oxy hóa tuyệt vời, đảm bảo hoạt động bền bỉ trong các môi trường lắp đặt ngầm hoặc khu vực có độ ẩm cao.
Điểm mạnh của van giảm áp ARV là khả năng giữ áp suất đầu ra hằng số mà không bị ảnh hưởng bởi sự biến động của lưu lượng hay áp suất đầu vào. Khi hệ thống không có dòng chảy, van sẽ tự động đóng kín hoàn toàn (driptight), ngăn chặn hiện tượng rò rỉ và bảo vệ an toàn cho các thiết bị hạ nguồn.
Cấu tạo và vật liệu
| Thành phần | Vật liệu chi tiết | Đặc tính kỹ thuật |
|---|---|---|
| Thân và Nắp van | Gang cầu GGG50 (Ductile Iron) | Chịu lực cao, phủ sơn Epoxy chống rỉ |
| Ghế hướng trục (Seat) | Inox 304 (AISI304) | Chống mài mòn, đảm bảo độ kín khít |
| Đĩa dưới (Disc) | Gang cầu GGG50 | Thiết kế tối ưu cho dòng chảy thủy lực |
| Màng van (Diaphragm) | Cao su NBR / EPDM | Độ đàn hồi tốt, bền bỉ với thời gian |
| Hệ thống Pilot | Đồng / Inox 304 | Hệ thống điều khiển giảm áp nhạy bén |
Cấu tạo của van ARV PRV tập trung vào tính bền vững với thân và nắp được đúc từ gang cầu GGG50, giúp giảm trọng lượng nhưng tăng khả năng chịu áp lực so với gang xám thông thường. Trục van và lò xo điều áp đều sử dụng inox 304 để ngăn ngừa tình trạng kẹt cứng do gỉ sét.
Hệ thống điều khiển (Pilot system) bao gồm các ống dẫn bằng đồng hoặc inox kết nối với van Pilot giảm áp. Đây là bộ phận nhạy cảm nhất, đóng vai trò tiếp nhận tín hiệu áp suất hạ nguồn để điều khiển trạng thái đóng mở của màng van chính một cách nhịp nhàng.
Nguyên lý hoạt động
Van giảm áp ARV hoạt động theo cơ chế thủy lực dạng màng. Một phần dòng chảy từ thượng nguồn được dẫn qua hệ thống Pilot vào khoang phía trên nắp van. Áp suất tại khoang này sẽ tạo ra lực đẩy ép màng van xuống để thu hẹp hoặc đóng cửa van chính.
Van Pilot được cài đặt sẵn một giá trị áp suất mong muốn thông qua vít điều chỉnh. Khi áp suất hạ nguồn thấp hơn mức cài đặt, van Pilot sẽ mở ra để xả áp suất từ khoang nắp van ra ngoài. Lúc này, áp lực nước phía dưới sẽ đẩy màng van lên, làm cửa van mở rộng để tăng áp suất đầu ra.
Ngược lại, khi áp suất đầu ra đạt ngưỡng cài đặt, van Pilot sẽ đóng lại, làm áp suất trong khoang nắp van tăng lên và ép đĩa van xuống để giảm áp lực. Quy trình này diễn ra tự động và liên tục, đảm bảo áp suất hạ nguồn luôn đứng yên ở giá trị mục tiêu bất kể sự thay đổi của nguồn cấp.
Ưu-nhược điểm
Việc sử dụng van giảm áp thủy lực ARV PRV mang lại hiệu quả quản lý áp suất rất cao cho các dự án lớn, tuy nhiên đơn vị vận hành cần nắm rõ các đặc tính sau để tối ưu hiệu quả sử dụng.
Ưu điểm:
- Vận hành tự động: Hoạt động hoàn toàn bằng áp lực nước, không cần nguồn điện hay khí nén hỗ trợ, giúp tiết kiệm chi phí năng lượng.
- Độ chính xác cao: Hệ thống Pilot cho phép tinh chỉnh áp suất đầu ra một cách mịn màng và duy trì ổn định tuyệt đối.
- Hoạt động êm ái: Cơ chế đóng mở bằng màng cao su giúp triệt tiêu hiện tượng va đập thủy lực (búa nước), bảo vệ đường ống.
- Dễ bảo trì: Có thể tháo rời nắp van để kiểm tra màng và vệ sinh bộ Pilot ngay trên đường ống mà không cần tháo toàn bộ thân van.
Nhược điểm:
- Nhạy cảm với tạp chất: Các ống dẫn Pilot nhỏ dễ bị tắc nghẽn nếu nước chứa nhiều rác hoặc cặn bẩn lớn.
- Yêu cầu áp suất tối thiểu: Van cần một mức chênh lệch áp suất nhất định giữa đầu vào và đầu ra để hệ thống thủy lực hoạt động chính xác.
- Cấu tạo phức tạp: Hệ thống Pilot gồm nhiều linh kiện nhỏ đòi hỏi kỹ thuật viên có chuyên môn khi thực hiện cài đặt hoặc sửa chữa.
Ứng dụng
Với dải kích cỡ từ DN40 đến DN300 và tiêu chuẩn mặt bích PN16/PN25, van giảm áp ARV PRV là thiết bị thiết yếu trong các hạ tầng kỹ thuật yêu cầu kiểm soát áp lực khắt khe.
Trong hệ thống PCCC, van thường được lắp đặt tại các trạm bơm và trục đứng của tòa nhà cao tầng. Nó giúp giảm áp lực nước từ các máy bơm công suất lớn xuống mức an toàn cho các đầu phun Sprinkler và họng tiếp nước chữa cháy ở các tầng thấp.
Trong ngành cấp nước đô thị, thiết bị được sử dụng để ổn định áp suất mạng lưới, đặc biệt là tại các khu vực có địa hình đồi núi hoặc sự chênh lệch độ cao lớn. Việc ổn định áp suất giúp giảm thiểu rủi ro vỡ ống và thất thoát nước sạch do rò rỉ.
Ngoài ra, van còn được ứng dụng trong các nhà máy sản xuất, hệ thống làm mát Chiller và tưới tiêu nông nghiệp công nghệ cao. Khả năng đóng kín hoàn toàn khi không có nhu cầu sử dụng giúp bảo vệ các thiết bị hạ nguồn khỏi tình trạng tích áp nguy hiểm.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van ARV PRV, cần chú ý hướng mũi tên đúc trên thân van phải trùng với hướng dòng chảy. Bắt buộc phải lắp một lọc y (Y-Strainer) phía trước van giảm áp để ngăn chặn rác thải xâm nhập làm tắc nghẽn hệ thống ống dẫn Pilot.
Nên lắp đặt van khóa ở hai đầu và một đường ống nhánh (bypass) để đảm bảo hệ thống vẫn có thể vận hành khi cần tháo van giảm áp đi bảo trì. Sau khi lắp đặt, cần thực hiện xả khí đọng trong khoang nắp van thông qua các nút xả khí để van phản ứng nhạy nhất.
Lưu ý bảo trì định kỳ:
- Vệ sinh lưới lọc của bộ Pilot và kiểm tra các ống dẫn định kỳ 6 tháng một lần để đảm bảo thông thoáng.
- Theo dõi đồng hồ áp suất thường xuyên để phát hiện sớm các dấu hiệu van bị thông áp (áp suất đầu ra bằng áp suất đầu vào).
- Kiểm tra tình trạng màng van cao su EPDM/NBR hàng năm; nếu thấy dấu hiệu lão hóa hoặc rạn nứt cần thay thế để tránh sự cố.
- Sử dụng vít điều chỉnh trên Pilot một cách từ từ khi thiết lập áp suất, tránh vặn quá mạnh làm hỏng lò xo hoặc gây sốc áp cho hệ thống.
