Y lọc inox Arita ARF-105SE

Giới thiệu

Y lọc inox Arita model ARF-105SE (SYS-S-PN40) là thiết bị lọc rác cao cấp được chế tác hoàn toàn từ thép không gỉ, xuất xứ từ Malaysia. Thiết bị đóng vai trò thiết yếu trong việc bảo vệ các linh kiện nhạy cảm như van điều khiển, máy bơm và đồng hồ đo trên đường ống. Bằng cách loại bỏ các tạp chất rắn và mảnh vụn, sản phẩm giúp duy trì sự tinh khiết của lưu chất và ngăn ngừa hỏng hóc cơ khí.

Sản phẩm được thiết kế với kiểu kết nối ren BSPT bền vững, phù hợp với tiêu chuẩn kỹ thuật của các hệ thống công nghiệp hiện đại. Khác với các dòng lọc đồng hay gang thông thường, model ARF-105SE có khả năng chịu áp lực cực cao lên đến 40 kgf/cm2 (PN40). Điều này cho phép thiết bị vận hành an toàn trong những môi trường khắc nghiệt, yêu cầu khắt khe về độ bền và tính chống ăn mòn.

Với chất lượng đạt chuẩn quốc tế từ Arita Malaysia, Y lọc inox ARF-105SE là giải pháp hàng đầu cho các hệ thống truyền dẫn chất lỏng và hơi. Vật liệu inox CF8M (SS316) cao cấp giúp van kháng lại hầu hết các tác nhân hóa học và oxy hóa trong quá trình sử dụng. Đầu tư vào dòng Y lọc này là sự đảm bảo cho hiệu suất vận hành dài hạn và giảm thiểu tối đa chi phí bảo trì hệ thống đường ống.

Cấu tạo và vật liệu

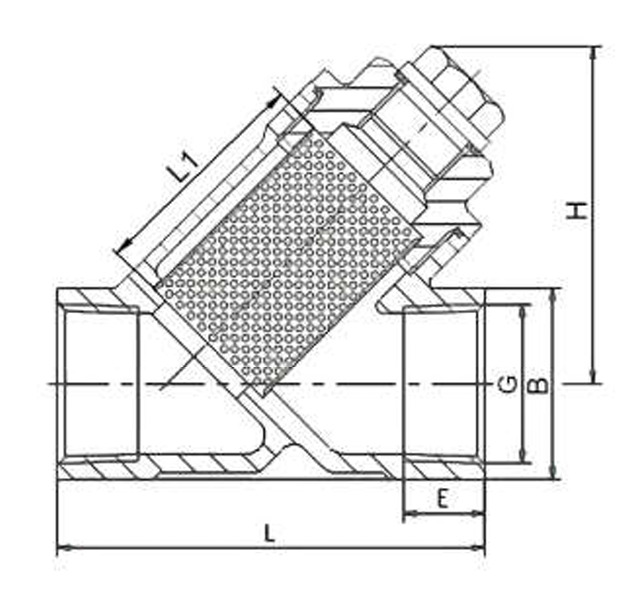

Cấu tạo của Y lọc inox Arita ARF-105SE tập trung vào sự tối giản cơ khí nhưng đạt độ bền vật lý tối đa. Thân van (Body) và nắp (Bonnet) được đúc từ thép không gỉ CF8M, cho phép thiết bị làm việc trong dải nhiệt độ rộng. Thiết kế dạng chữ Y đặc trưng giúp rác thải được thu gom vào nhánh phụ mà không làm sụt giảm áp suất dòng chảy quá mức.

Lưới lọc (Screen) là trái tim của thiết bị, được làm từ thép không gỉ với kích thước lỗ lọc tiêu chuẩn để giữ lại các hạt cặn nhỏ. Bộ phận làm kín sử dụng gioăng PTFE (Teflon) giúp ngăn chặn rò rỉ tại vị trí nắp van ngay cả khi áp suất đạt mức tối đa. Tất cả các bộ phận tiếp xúc với lưu chất đều là vật liệu không gỉ, đảm bảo tính vệ sinh và không gây nhiễm bẩn môi trường dẫn.

Nguyên lý hoạt động

Nguyên lý hoạt động của Y lọc Arita ARF-105SE dựa trên phương pháp lọc cơ học cưỡng bức khi lưu chất đi qua lưới inox. Khi dòng lưu chất chảy qua thân chữ Y, lưới lọc được đặt nghiêng sẽ chặn lại các dị vật có kích thước lớn hơn khe lưới. Chất lỏng sau khi sạch rác sẽ tiếp tục đi qua các lỗ lưới và chảy ra ngoài theo đường ra của van, hướng tới các thiết bị bảo vệ.

Các mảnh vụn và cặn bẩn bị giữ lại sẽ rơi xuống phần đáy của nhánh chữ Y, nơi nắp van (Bonnet) đang chặn giữ. Quá trình này diễn ra hoàn toàn tự động, không yêu cầu nguồn điện hay sự can thiệp thủ công trong khi lưu chất đang chảy. Thiết kế của lưới lọc giúp tối ưu hóa diện tích bề mặt, đảm bảo lưu lượng dòng chảy không bị ảnh hưởng quá nhiều khi lưới chưa đầy.

Hiệu quả lọc phụ thuộc vào độ sạch của lưới; khi cặn bẩn bám quá nhiều, áp suất đầu ra sẽ có dấu hiệu sụt giảm. Người vận hành chỉ cần ngắt dòng chảy, tháo nắp nắp ren và lấy lưới lọc ra để vệ sinh hoặc thay thế định kỳ. Nhờ vật liệu inox CF8M, lưới lọc không bị dính chặt hay gỉ sét vào thân van, giúp việc bảo trì diễn ra vô cùng thuận lợi.

Ưu-nhược điểm

Y lọc inox Arita ARF-105SE là dòng sản phẩm hiệu năng cao, đặc biệt ưu việt trong các môi trường công nghiệp nặng. Khả năng chịu áp lực Shell Test lên đến 60 kgf/cm2 khẳng định độ an toàn tuyệt đối cho người vận hành và hệ thống. Tuy nhiên, người dùng cũng cần xem xét sự phù hợp giữa tính năng và chi phí đầu tư thực tế của dự án.

• Độ bền hóa lý: Chịu được môi trường ăn mòn, axit, kiềm và nước biển nhờ vật liệu inox 316.
• Áp suất cực cao: Đạt chuẩn PN40, phù hợp cho các hệ thống hơi nóng áp lực lớn hoặc đường ống cao áp.
• Dải nhiệt độ rộng: Vận hành ổn định từ -20°C đến 120°C (có thể lên 180°C nếu dùng gioăng RPTFE).
• Vệ sinh an toàn: Không bị oxy hóa, phù hợp cho ngành thực phẩm, dược phẩm và nước giải khát.
• Nhược điểm: Giá thành đầu tư ban đầu cao hơn nhiều so với dòng Y lọc bằng đồng hoặc gang.

Ứng dụng

Với thông số kỹ thuật vượt trội, Y lọc inox ARF-105SE được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ sạch cao. Sản phẩm là lựa chọn số một cho các hệ thống dẫn hơi nóng (Steam), dầu nóng (Oil) và khí nén tại các nhà máy sản xuất. Vật liệu inox CF8M giúp thiết bị hoạt động hoàn hảo trong các nhà máy hóa chất, nơi các loại van thông thường dễ bị ăn mòn.

Trong ngành thực phẩm và đồ uống, Y lọc Arita đảm bảo các dị vật cơ học không lọt vào dây chuyền sản xuất thành phẩm. Sản phẩm cũng thường xuyên xuất hiện trong các hệ thống xử lý nước thải công nghiệp chứa nhiều tác nhân gây oxy hóa mạnh. Thiết kế ren BSPT nhỏ gọn giúp thiết bị được lắp đặt phổ biến trong các cụm van điều khiển của lò hơi và hệ thống sưởi ấm.

Các ứng dụng thực tế tiêu biểu khác bao gồm:

• Hệ thống dẫn truyền dung môi và hóa chất nhẹ trong ngành dược phẩm.
• Hệ thống cấp nước tinh khiết và nước khử khoáng cho nhà máy điện tử.
• Bảo vệ cụm van điện từ và van giảm áp trong các tòa nhà, chung cư cao cấp.
• Ứng dụng trong môi trường nước biển hoặc khu vực ven biển nhờ tính kháng mặn của inox 316.

Hướng dẫn lắp đặt và bảo trì

Y lọc inox Arita ARF-105SE cần được lắp đặt đúng theo hướng mũi tên chỉ dòng chảy được đúc nổi trên thân van. Để việc lọc rác và vệ sinh đạt hiệu quả, thiết bị nên được lắp theo phương nằm ngang với phần nhánh chữ Y hướng xuống. Khi lắp ren BSPT, nên sử dụng băng keo tan (Teflon) để đảm bảo độ kín khít và tránh tình trạng rò rỉ lưu chất tại mối nối.

Kỹ thuật viên cần đảm bảo không gian phía dưới nhánh chữ Y đủ rộng để có thể tháo nắp và lấy lưới lọc ra vệ sinh. Cần tránh siết quá chặt nắp van khi lắp lại để bảo vệ gioăng PTFE không bị biến dạng quá mức dẫn đến hư hỏng. Sau khi lắp đặt, nên tiến hành test áp suất tại chỗ để kiểm tra độ kín của các kết nối ren và phần nắp van (Bonnet).

Công tác bảo trì nên được thực hiện định kỳ dựa trên mức độ sạch của lưu chất chảy qua hệ thống đường ống. Nên vệ sinh lưới lọc ngay khi nhận thấy áp suất đầu ra giảm bất thường hoặc theo lịch bảo dưỡng 3-6 tháng một lần. Lưới lọc inox có thể được rửa sạch bằng bàn chải mềm hoặc khí nén để loại bỏ các mảng bám cứng đầu trước khi lắp lại sử dụng.
