Giới thiệu

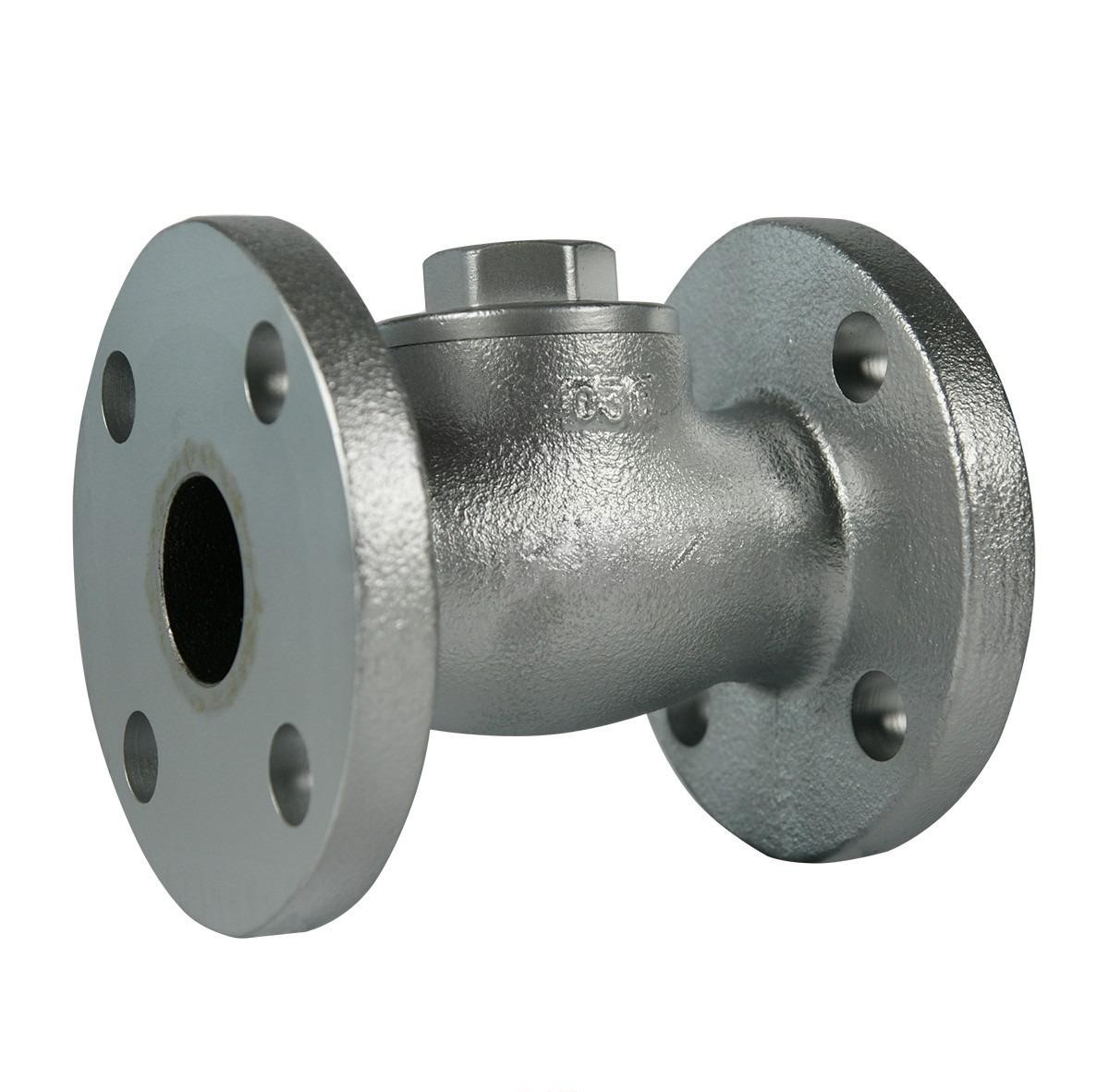

Van 1 chiều gang Kitz model 10SFBF là dòng van Lift Check Valve cao cấp thuộc phân khúc Ductile Iron Valves của tập đoàn Kitz Nhật Bản. Sản phẩm được thiết kế để kiểm soát dòng lưu chất đi theo một hướng duy nhất, ngăn chặn hiệu quả hiện tượng chảy ngược gây hư hỏng hệ thống.
Với thân van chế tạo từ gang cầu (Ductile Iron) mã FCD-S, 10SFBF sở hữu độ bền cơ học vượt trội và khả năng chịu áp suất ấn tượng so với các dòng van gang thông thường. Thiết kế tuân thủ tiêu chuẩn JIS B 2011 về kích thước và JIS B 2239 10K về mặt bích, đảm bảo tính đồng bộ tuyệt đối khi lắp đặt vào các hệ thống tiêu chuẩn Nhật Bản.
Sản phẩm nổi bật với khả năng ứng dụng đa năng trong các môi trường hơi nóng, dầu khí và nước nhờ các chi tiết làm kín bằng thép không gỉ. Đây là giải pháp hàng đầu cho các dự án yêu cầu thiết bị nhỏ gọn nhưng có khả năng chịu nhiệt và áp suất ổn định trong thời gian dài.
Cấu tạo và vật liệu
Sự tinh tế trong kỹ thuật của Kitz giúp model 10SFBF có cấu tạo vững chắc với các bộ phận nội bộ hoàn toàn bằng thép không gỉ chất lượng cao. Sự phối hợp vật liệu này giúp van duy trì khả năng làm kín tốt và chống lại sự mài mòn từ dòng lưu chất tốc độ cao.
| Bộ phận (Parts) | Vật liệu (Material) | Tiêu chuẩn JIS |
|---|---|---|
| Thân van (Body) | Gang cầu (Ductile Iron) | FCD-S |
| Nắp van (Cap) | Thép không gỉ (Stainless Steel) | SUS403 |
| Đĩa van (Disc) | Thép không gỉ (Stainless Steel) | SUS403 |
| Vòng đệm thân (Body seat ring) | Thép không gỉ (Stainless Steel) | SUS403 |
Việc sử dụng inox SUS403 cho cả nắp, đĩa và ghế van giúp thiết bị chống lại hiện tượng oxy hóa và ăn mòn điện hóa hiệu quả. Cấu trúc gang cầu FCD-S bền bỉ giúp thân van chịu được các cú sốc nhiệt và áp lực đột ngột mà không gây nứt vỡ hay biến dạng.
Nguyên lý hoạt động
Van 1 chiều Kitz 10SFBF vận hành theo nguyên lý nâng (Lift Type) tịnh tiến dựa hoàn toàn vào áp suất của dòng lưu chất trong đường ống. Khi lưu chất đi vào đúng chiều mũi tên, áp lực sẽ đẩy đĩa van nhấc lên khỏi ghế van theo phương thẳng đứng để thông dòng.
Ngay khi dòng chảy ngừng lại hoặc có dấu hiệu đảo chiều, trọng lượng của đĩa van kết hợp với áp suất ngược sẽ đẩy đĩa rơi xuống vị trí đóng. Đĩa inox SUS403 ép chặt vào vòng đệm ghế van, chặn đứng hoàn toàn dòng lưu chất không cho quay trở lại phía nguồn cung cấp.
Cơ chế này vận hành tự động, đơn giản và cực kỳ tin cậy, đặc biệt là trong các hệ thống đòi hỏi độ kín khít cao như khí nén hay hơi bão hòa. Thiết kế nâng tịnh tiến giúp đĩa van luôn đồng tâm với ghế van, đảm bảo khả năng làm kín kim loại (Metal Seat) luôn đạt trạng thái tốt nhất.
Ưu-nhược điểm
Dòng van gang cầu 10SFBF của Kitz nổi tiếng với khả năng chịu nhiệt độ và áp suất ấn tượng trong một thiết kế nhỏ gọn (FF-flanged). Dưới đây là các thông số kỹ thuật chi tiết giúp kỹ sư đánh giá khả năng tương thích của van đối với hệ thống đường ống.
- Áp suất làm việc: Chịu áp lực nước tĩnh lên đến 1.4 MPa tại nhiệt độ 120°C.
- Khả năng chịu nhiệt: Vận hành ổn định trong môi trường hơi, khí, dầu lên đến 1.0 MPa tại 220°C.
- Vật liệu cao cấp: Thân gang cầu FCD-S bền bỉ kết hợp nội bộ inox SUS403 chống ăn mòn tuyệt vời.
- Kết nối chuẩn JIS: Mặt bích JIS 10K (FF-flanged) đồng bộ, ngoài ra có tùy chọn RF-flanged theo yêu cầu.
- Hạn chế: Do cấu tạo, tổn thất áp suất (Pressure Drop) cao hơn so với các dòng van 1 chiều lá lật.
Ưu điểm lớn nhất là sự linh hoạt khi van có thể sử dụng cho cả dầu bôi trơn và dầu thủy lực (cần liên hệ tư vấn kỹ thuật từ Kitz). Tuy nhiên, người dùng cần lưu ý lắp đặt van trên đường ống nằm ngang để đĩa van hoạt động chính xác theo phương thẳng đứng dưới tác động trọng lực.
Ứng dụng
Kitz 10SFBF là giải pháp lý tưởng cho các môi trường lưu chất phổ biến như Nước nóng, Hơi nước (Steam), Không khí, Khí nén và Dầu. Sản phẩm thường xuất hiện tại các vị trí ngăn dòng ngược trên đường ống hơi bão hòa của các lò hơi công nghiệp.
Van cũng được ứng dụng rộng rãi trong các hệ thống khí nén áp lực cao và các đường ống dẫn dầu thủy lực trong nhà máy. Nhờ vật liệu gang cầu và làm kín inox, 10SFBF đáp ứng tốt các yêu cầu khắt khe về độ bền trong ngành dệt nhuộm, thực phẩm và hóa dầu.
Với dải kích thước từ DN15 đến DN50, sản phẩm phù hợp cho các nhánh đường ống phụ, các thiết bị trao đổi nhiệt cỡ nhỏ. Đây là linh kiện then chốt giúp duy trì sự ổn định áp suất và ngăn ngừa rủi ro hư hỏng máy nén, nồi hơi do dòng lưu chất phản hồi.
Hướng dẫn lắp đặt và bảo trì
Khi lắp đặt van Kitz 10SFBF, cần tuyệt đối tuân thủ hướng mũi tên chỉ chiều dòng chảy được đúc nổi trực tiếp trên thân van. Vì là dòng Lift Check, van bắt buộc phải được lắp trên đoạn ống nằm ngang với phần nắp van (Cap) hướng lên phía trên.
Sử dụng gioăng mặt bích phù hợp với nhiệt độ lưu chất và xiết bu lông mặt bích đối xứng theo tiêu chuẩn JIS 10K để đảm bảo độ kín. Trước khi vận hành, hãy thổi sạch đường ống để loại bỏ tạp chất, xỉ hàn nhằm tránh trầy xước bề mặt ghế van bằng thép không gỉ.
Về công tác bảo trì, định kỳ nên kiểm tra tình trạng đĩa van và vệ sinh cặn bẩn tích tụ bên trong thân thông qua nắp van có thể tháo rời. Thiết kế nắp ren của 10SFBF cho phép kỹ thuật viên vệ sinh đĩa và ghế van SUS403 một cách nhanh chóng mà không cần tháo toàn bộ van khỏi hệ thống.
