Giới thiệu

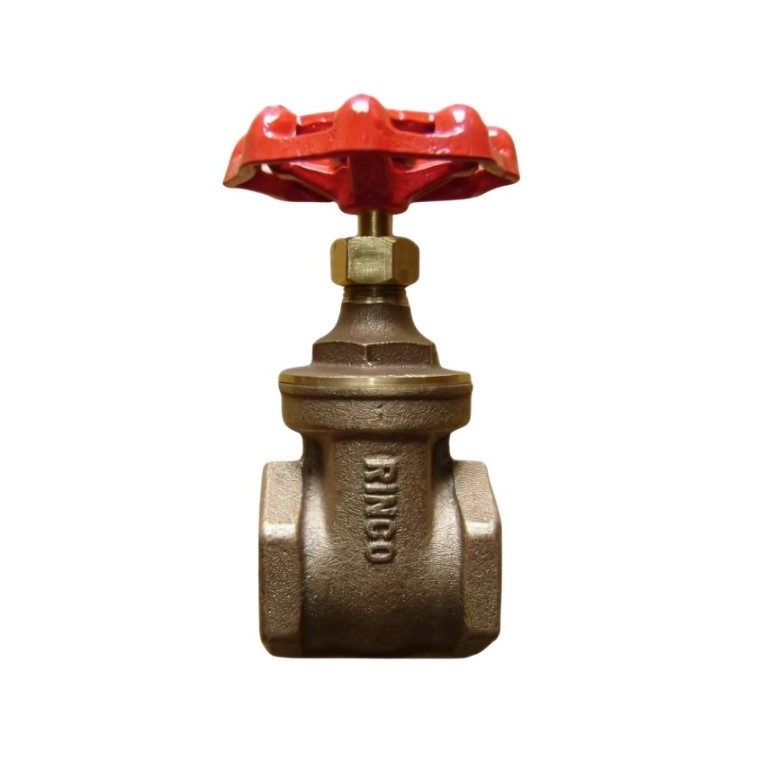

Van cổng Rinco FIG 401T là dòng van cửa đồng (Bronze Gate Valve) cao cấp, được thiết kế chuyên dụng cho các hệ thống cấp thoát nước, HVAC và phòng cháy chữa cháy dân dụng. Sản phẩm nổi bật với vật liệu chế tạo từ đồng đỏ (Bronze), mang lại khả năng chống ăn mòn tuyệt vời và độ bền cơ học vượt trội so với các dòng van đồng thau thông thường. Với mã hiệu FIG 401T, đây là giải pháp lý tưởng cho các đường ống yêu cầu sự tin cậy tuyệt đối và tuổi thọ vận hành lâu dài.
Sản phẩm được thiết kế vận hành với áp suất làm việc tiêu chuẩn PN16 (tương đương 16 bar tại nhiệt độ 38°C). Van cổng Rinco 401T sử dụng kiểu kết nối ren tiêu chuẩn BS21 (BSP), giúp dễ dàng lắp đặt và tương thích với hầu hết các loại phụ kiện ren trên thị trường. Quy trình sản xuất và kiểm tra áp suất của thiết bị tuân thủ nghiêm ngặt tiêu chuẩn quốc tế BS EN 12266-1:2003, đảm bảo chất lượng đồng nhất trên từng sản phẩm.
Sản phẩm có dải kích thước từ DN15 đến DN50, đáp ứng linh hoạt mọi nhu cầu từ hộ gia đình đến các tòa nhà thương mại lớn. Khả năng chịu nhiệt độ làm việc từ -10°C đến 120°C cho phép van hoạt động ổn định trong cả hệ thống nước lạnh lẫn nước nóng trung tâm. Rinco FIG 401T không chỉ là một thiết bị kỹ thuật mà còn là lời cam kết về an toàn và hiệu quả cho hệ thống cơ điện (M&E).
Cấu tạo và vật liệu
Sự khác biệt lớn nhất của van cổng Rinco FIG 401T nằm ở vật liệu thân van và nắp van được làm từ đồng đỏ (Bronze BS 1400 LG1). Vật liệu này có hàm lượng đồng cao hơn đồng thau, giúp chống lại hiện tượng khử kẽm (dezincification) và ăn mòn điện hóa trong môi trường nước. Đĩa van (Disc) cũng được làm từ đồng đỏ, đảm bảo bề mặt tiếp xúc luôn nhẵn mịn và kín khít sau nhiều năm sử dụng.
Trục van (Stem) và các đai ốc truyền động được chế tạo từ đồng thau (Brass) có độ cứng cao, chịu lực xoắn tốt khi đóng mở. Hệ thống làm kín cổ van sử dụng vật liệu PTFE (Teflon) cao cấp, giúp giảm ma sát tối đa và chịu được nhiệt độ cao. Tay quay (Handwheel) bằng gang đúc sơn tĩnh điện thiết kế dạng sóng giúp tăng độ bám tay, hỗ trợ vận hành nhẹ nhàng và chính xác.
| STT | Bộ phận | Vật liệu chế tạo |
|---|---|---|
| 1 | Thân & Nắp van | Đồng đỏ (Bronze BS 1400 LG1) |
| 2 | Đĩa van (Disc) | Đồng đỏ (Bronze BS 1400 LG1) |
| 3 | Trục van (Stem) | Đồng thau (Brass) |
| 4 | Làm kín (Packing) | PTFE (Teflon) |
| 5 | Tay quay | Gang đúc (Cast Iron) |
| 6 | Đai ốc/Vòng đệm | Đồng thau / Thép |
Nguyên lý hoạt động
Van cổng Rinco FIG 401T hoạt động dựa trên nguyên lý tịnh tiến của đĩa van hình nêm bên trong lòng thân van. Khi xoay tay quay theo chiều kim đồng hồ, trục ren sẽ đẩy đĩa van đồng đỏ hạ xuống vị trí thấp nhất để chặn đứng dòng chảy. Bề mặt đĩa van và gờ thân van được gia công cơ khí chính xác, tạo ra sự bịt kín bằng kim loại (Metal-to-Metal Seat) vô cùng chắc chắn.
Để mở van, người dùng xoay tay quay ngược chiều kim đồng hồ, trục van kéo đĩa van nâng lên phía trên nắp van. Lúc này, toàn bộ lòng van được thông suốt hoàn toàn, cho phép lưu chất đi qua mà không gặp bất kỳ vật cản nào. Thiết kế này giúp bảo toàn lưu lượng và áp suất cho hệ thống, đặc biệt quan trọng trong các đường ống cấp nước chính hoặc PCCC.
Ưu-nhược điểm
Ưu điểm vượt trội của Rinco 401T là khả năng kháng ăn mòn cực cao nhờ vật liệu đồng đỏ cao cấp BS 1400 LG1. Van chịu được áp suất PN16 và nhiệt độ lên đến 120°C, vượt xa các dòng van đồng thông thường trên thị trường. Kết nối ren tiêu chuẩn BS21 giúp việc thi công diễn ra nhanh chóng, không yêu cầu máy móc phức tạp hay tay nghề hàn cao.
- Vật liệu Bronze giúp chống gỉ sét, an toàn tuyệt đối cho nguồn nước sinh hoạt và nước uống.
- Độ kín khít cao nhờ quy trình kiểm tra BS EN 12266-1 nghiêm ngặt.
- Vận hành êm ái, nhẹ nhàng nhờ gioăng PTFE chịu nhiệt và giảm ma sát.
- Hạn chế: Giá thành cao hơn van đồng thau (Brass) do giá trị vật liệu Bronze và chỉ dùng để đóng/mở (không dùng điều tiết).
Ứng dụng
Van cổng Rinco FIG 401T được ứng dụng rộng rãi làm van chặn chính cho các căn hộ cao cấp, biệt thự và khách sạn. Sản phẩm thường được lắp đặt tại đầu vào của bình nóng lạnh trung tâm, hệ thống lọc nước hoặc các trục ống nước nóng HVAC. Khả năng chịu nhiệt 120°C giúp van vận hành an toàn trong các hệ thống trao đổi nhiệt và nồi hơi áp suất thấp.
Trong lĩnh vực PCCC, van được sử dụng cho các họng nước chữa cháy vách tường hoặc các đường ống nhánh Sprinkler cỡ nhỏ. Độ bền của đồng đỏ giúp van không bị bó kẹt hay oxy hóa sau nhiều năm lắp đặt, đảm bảo sẵn sàng hoạt động khi có sự cố. Ngoài ra, van còn được dùng trong các hệ thống dẫn khí nén, dầu nhẹ và các môi trường lưu chất không ăn mòn đồng.
Hướng dẫn lắp đặt và bảo trì
Trước khi lắp đặt, cần vệ sinh sạch sẽ đầu ren ống và đảm bảo không có mạt sắt hay cát đá bám vào lòng van. Sử dụng băng tan (cao su non) quấn đều tay quanh ren ống theo chiều kim đồng hồ để đảm bảo kết nối kín khít tuyệt đối. Dùng mỏ lết vừa vặn siết nhẹ nhàng vào phần lục giác trên thân van, tránh siết quá mạnh làm biến dạng hoặc nứt vỡ ren van.
Công tác bảo trì định kỳ bao gồm việc vận hành đóng mở van 1-2 lần mỗi 6 tháng để tránh hiện tượng lắng cặn canxi gây kẹt đĩa. Nếu phát hiện rò rỉ ở cổ trục van sau thời gian dài sử dụng, có thể siết nhẹ đai ốc ép nắp (Pack Nut) để nén chặt lại gioăng PTFE. Nhờ cấu tạo từ vật liệu đồng đỏ bền bỉ, van cổng Rinco FIG 401T gần như không đòi hỏi bảo dưỡng phức tạp trong suốt vòng đời của công trình.
