Mô tả
Giới thiệu

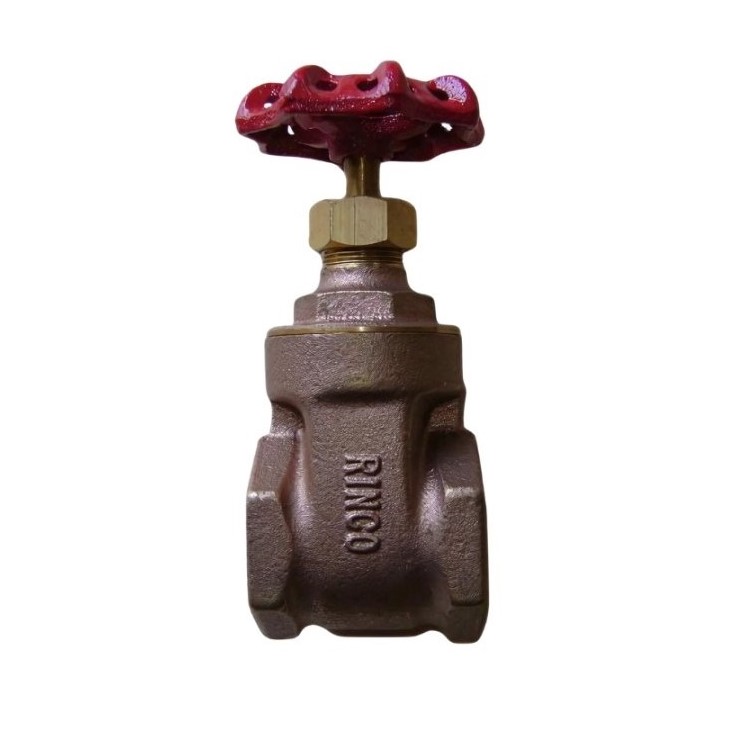

Van cổng Rinco FIG 409R là dòng van cửa đồng thau (Cast Brass Gate Valve) được thiết kế chuyên dụng cho các hệ thống cấp thoát nước lạnh và nước ở nhiệt độ phòng. Sản phẩm thuộc phân khúc van ren nhỏ gọn, mang lại giải pháp đóng ngắt dòng chảy hiệu quả cho các ứng dụng dân dụng, thương mại và các hệ thống đường ống công nghiệp nhẹ. Với chất lượng hoàn thiện từ đồng đúc, Rinco 409R đảm bảo khả năng vận hành bền bỉ và độ kín khít cao trong suốt quá trình sử dụng.
Sản phẩm được thiết kế để chịu được áp suất làm việc tối đa lên đến 250 PSI (tương đương khoảng 17 bar). Kiểu kết nối ren tiêu chuẩn B.S.P.T giúp van dễ dàng lắp đặt và tương thích với hầu hết các loại ống thép, ống nhựa hoặc phụ kiện ren hiện nay. Mã hiệu FIG 409R đại diện cho dòng van kinh tế nhưng vẫn đảm bảo các tiêu chuẩn kỹ thuật nghiêm ngặt về độ bền vật liệu và áp suất.
Van có dải kích thước phổ biến từ DN15 đến DN50, phù hợp cho các đường ống nhánh và hệ thống cấp nước gia đình. Lưu ý quan trọng từ nhà sản xuất: Rinco 409R được thiết kế tối ưu cho nước lạnh; đối với các ứng dụng nước nóng, người dùng nên chuyển sang sử dụng dòng van đồng đỏ (Bronze) model 401T. Sự phân định rõ ràng về ứng dụng giúp bảo vệ hệ thống và tối ưu hóa chi phí đầu tư cho khách hàng.
Cấu tạo và vật liệu
Van cổng Rinco FIG 409R có cấu tạo chủ yếu từ đồng thau (Brass) cho các bộ phận tiếp xúc trực tiếp với lưu chất. Thân van (Body) và nắp van (Bonnet) được đúc từ đồng thau chất lượng cao, giúp chống lại sự ăn mòn từ nguồn nước sinh hoạt thông thường. Thiết kế thân van vững chắc giúp chịu được các ứng suất phát sinh trong quá trình lắp đặt và vận hành trên đường ống.
Đĩa van (Disc) và trục van (Stem) cũng được làm từ đồng thau, đảm bảo sự đồng nhất về vật liệu và hạn chế tối đa hiện tượng ăn mòn điện hóa. Bộ phận làm kín (Packing) sử dụng vật liệu PTFE (Teflon), giúp trục van vận hành êm ái, giảm ma sát và ngăn chặn rò rỉ tại cổ van. Tay quay (Handwheel) được làm từ gang đúc FC 200 sơn tĩnh điện, mang lại cảm giác cầm nắm chắc chắn và bền bỉ theo thời gian.
| STT | Bộ phận | Vật liệu chế tạo |
|---|---|---|
| 1 | Thân & Nắp van | Đồng thau (Brass) |
| 2 | Đĩa van (Disc) | Đồng thau (Brass) |
| 3 | Trục van (Stem) | Đồng thau (Brass) |
| 4 | Làm kín (Packing) | PTFE (Teflon) |
| 5 | Tay quay | Gang đúc (Cast Iron FC 200) |
| 6 | Đai ốc/Vòng đệm | Đồng thau (Brass) |
Nguyên lý hoạt động
Van cổng Rinco 409R hoạt động theo cơ chế tịnh tiến của đĩa van hình nêm để đóng hoặc mở dòng lưu chất. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van sẽ đẩy đĩa đồng hạ xuống vị trí thấp nhất, ép chặt vào hai bề mặt làm kín của thân van. Cơ chế “kim loại đấu kim loại” (Metal-to-Metal seat) đảm bảo van ngăn chặn dòng chảy một cách dứt khoát và kín khít.
Để mở van, tay quay được xoay theo chiều ngược lại, trục van sẽ kéo đĩa van nâng lên phía trên nắp van. Lúc này, toàn bộ tiết diện lòng ống được mở ra hoàn toàn, cho phép nước đi qua mà không gặp vật cản, giúp duy trì lưu lượng tối đa. Kiểu thiết kế ty chìm giúp van giữ nguyên chiều cao khi vận hành, cực kỳ hữu ích cho các không gian lắp đặt bị giới hạn về chiều cao.
Ưu-nhược điểm
Ưu điểm lớn nhất của FIG 409R là sự cân bằng giữa chất lượng và giá thành, phù hợp cho các hệ thống nước lạnh dân dụng. Chất liệu đồng đúc giúp van có khả năng chịu áp lực lên tới 17 bar, cao hơn nhiều so với các dòng van đồng phổ thông trên thị trường. Kết nối ren B.S.P.T giúp việc bảo trì, thay thế trở nên đơn giản, không cần máy móc cồng kềnh hay tay nghề hàn chuyên nghiệp.
- Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng vận chuyển và lắp đặt trong hộp kỹ thuật.
- Khả năng chịu áp lực 250 PSI đảm bảo an toàn cho các hệ thống nhà cao tầng.
- Vật liệu PTFE làm kín cổ trục giúp thao tác đóng mở nhẹ nhàng, không bị bó kẹt.
- Hạn chế: Không dùng cho nước nóng trên nhiệt độ phòng và không dùng để điều tiết lưu lượng.
Ứng dụng
Van cổng Rinco FIG 409R thường được sử dụng làm van khóa đầu nguồn cho các hệ thống cấp nước sạch căn hộ hoặc văn phòng. Sản phẩm xuất hiện phổ biến trong các cụm đồng hồ nước, hệ thống tưới tiêu sân vườn và các đường ống nhánh dẫn nước lạnh. Độ bền của đồng thau giúp van hoạt động ổn định trong môi trường có độ ẩm cao mà không bị gỉ sét như van gang hay thép.
Ngoài ra, van cũng được ứng dụng trong các hệ thống khí nén áp lực thấp và các môi trường chất lỏng trung tính. Tại các công trình thương mại, Rinco 409R đóng vai trò là van chặn cô lập các khu vực vệ sinh phục vụ công tác sửa chữa. Sự tin cậy về áp suất khiến sản phẩm trở thành lựa chọn ưu tiên của các đội thợ thi công điện nước chuyên nghiệp.
Hướng dẫn lắp đặt và bảo trì
Trước khi lắp đặt, hãy đảm bảo đầu ren ống sạch sẽ, không có mạt sắt hoặc cát bẩn rơi vào bên trong thân van. Sử dụng băng tan (cao su non) quấn đều theo chiều ren của ống để tạo độ kín và tránh hiện tượng rò rỉ tại điểm nối. Dùng mỏ lết siết nhẹ nhàng vào phần lục giác trên thân van, tránh tác động lực quá mạnh lên tay quay hoặc nắp van.
Về bảo trì, nên vận hành đóng mở van định kỳ ít nhất 3-6 tháng một lần để tránh hiện tượng lắng cặn canxi làm kẹt đĩa van. Nếu có hiện tượng rò rỉ nhẹ ở cổ van, bạn có thể dùng cờ-lê siết nhẹ đai ốc ép nắp (Packnut) để nén thêm lớp gioăng PTFE bên trong. Với cấu tạo đơn giản và bền bỉ, van cổng Rinco FIG 409R gần như không đòi hỏi quy trình bảo dưỡng phức tạp trong suốt vòng đời sản phẩm.
